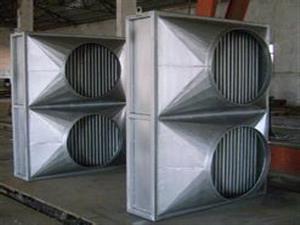

從高溫液體中吸收熱量，用來加熱空氣或其他氣體介質。替代冷卻塔的作用，而熱量又回收，達到節能之目的。





熱管是熱管余熱回收器的核心傳熱元件。



         熱管技術首先于1944年由美國人高格勒（R·S·Gaugler）所發現，并以“熱傳遞裝置”（Heat Transter Device）為名取得專利，當時因未顯示出實用意義，而沒有受到應有的重視。直到六十年代初期，由于宇航事業的發展，要求為宇航飛行器提供高效傳熱組件，促使美國洛斯——阿拉莫斯科學實驗室的格羅弗（G·M·Grover）于1964年再次發現這種傳熱裝置的原理，并命名為熱管（Heat Pipe），首先成功地應用于宇航技術，之后引起了各國學者的極大興趣和重視。熱管技術于上世紀七八十年代進入中國。

熱管是一種具有高導熱性能的傳熱組件，它通過在全封閉真空管殼內工質的蒸發與凝結來傳遞熱量，具有極高的導熱性、良好的等溫性、冷熱兩側的傳熱面積可任意改變、可遠距離傳熱、可控制溫度等一系列優點。由熱管組成的熱管換熱器具有傳熱效率高、結構緊湊、流體阻損小、有利于控制露點腐蝕等優點。目前已廣泛應用于冶金、化工、煉油、鍋爐、陶瓷、交通、輕紡、機械等行業中，作為廢熱回收和工藝過程中熱能利用的節能設備，取得了顯著的經濟效益。





目前節能（余熱回收）領域的熱管換熱器，常用熱管多為重力熱管。重力熱管主要由管殼、端蓋、工質三部分組成。管的一端為蒸發段（加熱段），另一端為冷凝段（冷卻段），根據應用需要在兩段中間可布置絕熱段。

熱管是依靠自身內部工作液體相變來實現傳熱的傳熱元件,具有超常的熱活性和熱敏感性，遇熱而吸，遇冷而放。

（1）超強的導熱性：導熱速度快、強度大、效率高，導熱速度可達到音速。

（2）良好的等溫性：良好的等溫性使熱管在很小的溫差下，傳遞很大的熱通量，傳熱阻力小。

（3）熱流密度可變性：熱管可以獨立改變蒸發段或冷卻段的加熱面積，即以較小的加熱面積輸入熱量，而以較大的冷卻面積輸出熱量，或者熱管可以較大的傳熱面積輸入熱量，而以較小的冷卻面積輸出熱量。

（4）安全可靠性：不存在管內超壓，不怕干燒。液體工質汽化后，熱管的內壓不隨溫度的變化而變化。

（5）環境的適應性：不受環境的限制，熱管可根據環境的需要而單獨設計。

（6）應用領域廣。超導熱管形狀具有更大的靈活性，更廣泛的應用領域，能適應各種惡劣的工作環境。

熱管是余熱回收裝置的主要熱傳導元件，與普通的熱交換器有著本質的不同。熱管余熱回收裝置的換熱效率可達98%以上，這是普通熱交換器無法比擬的。

熱管余熱回收裝置體積小，只是普通熱交換器的1/3。其工作原理如下圖所示：左邊為煙氣通道，右邊為清潔空氣（水或其它介質）通道，中間有隔板分開互不干擾。高溫?zé)煔庥勺筮呁ǖ琅欧牛欧艜r(shí)高溫?zé)煔鉀_刷熱管，當煙氣溫度>30℃時，熱管被激活便自動將熱量傳導至右邊，這時熱管左邊吸熱，高溫?zé)煔饬鹘?jīng)熱管后溫度下降，熱量被熱管吸收并傳導至右邊。常溫清潔空氣（水或其它介質）在鼓風機作用下，沿右邊通道反方向流動沖刷熱管，這時熱管右邊放熱，將清潔空氣（水或其它介質）加熱，空氣流經熱管后溫度升高。

常規的換熱設備一般都是間壁換熱，冷熱流體分別在器壁的兩側流過，如管壁或器壁有泄露，則將造成停產損失。熱管余熱回收器則是二次間壁換熱，即熱流要通過熱管的蒸發段管壁和冷凝段管壁才能傳到泠流體。

2、熱管余熱回收器傳熱效率高，節能效果顯著。

3、熱管余熱回收器具有良好的防腐蝕能力

熱管管壁的溫度可以調節，可以通過適當?shù)臒崃髯儞Q把熱管管壁溫度調整在低溫流體的露點之上，從而可防止露點腐蝕，保證設備的長期運行。由于避開煙氣露點，使灰塵不易粘結于肋片和管壁上。同時熱管在導熱時會產生自振動，使灰不易粘附在管壁和翅片上，因而不會堵灰。

4、安裝及結構布置靈活:

熱管余熱回收器的安裝無需改變原工藝系統,結構設計和位置布置非常靈活,可適應各種復雜的場合。

5、使用壽命長：

使用壽命在10年以上，單根熱管可拆卸更換，維護簡單成本低。

6、投資回收期短：

一般在六個月至一年就可回收全部投資。
